Dərin yiv top rulmanları, açısal kontakt top rulmanları və thrust top rulmanlarının xüsusiyyətləri və istifadəsi

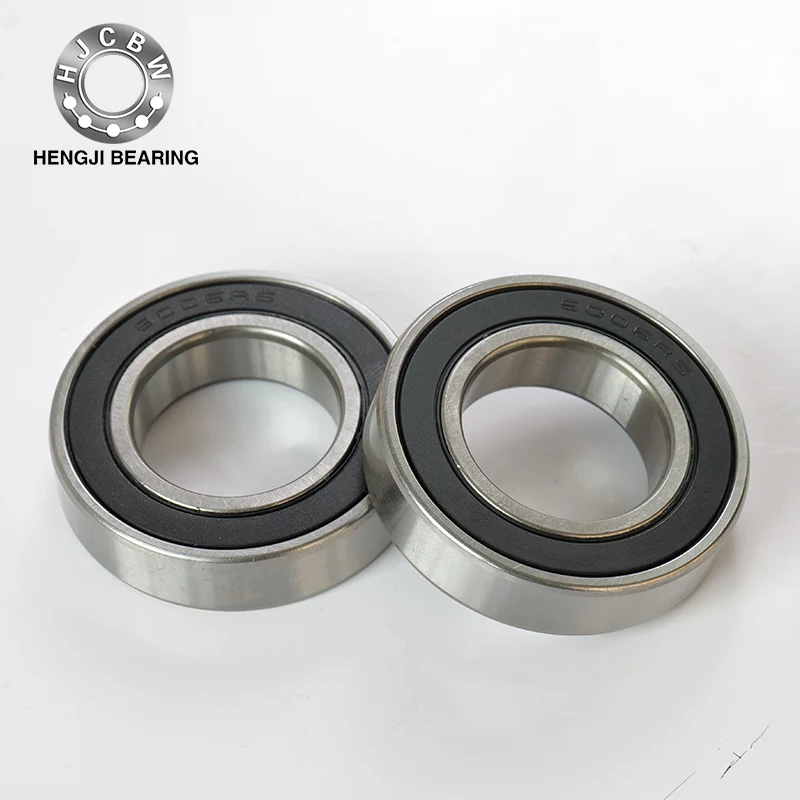

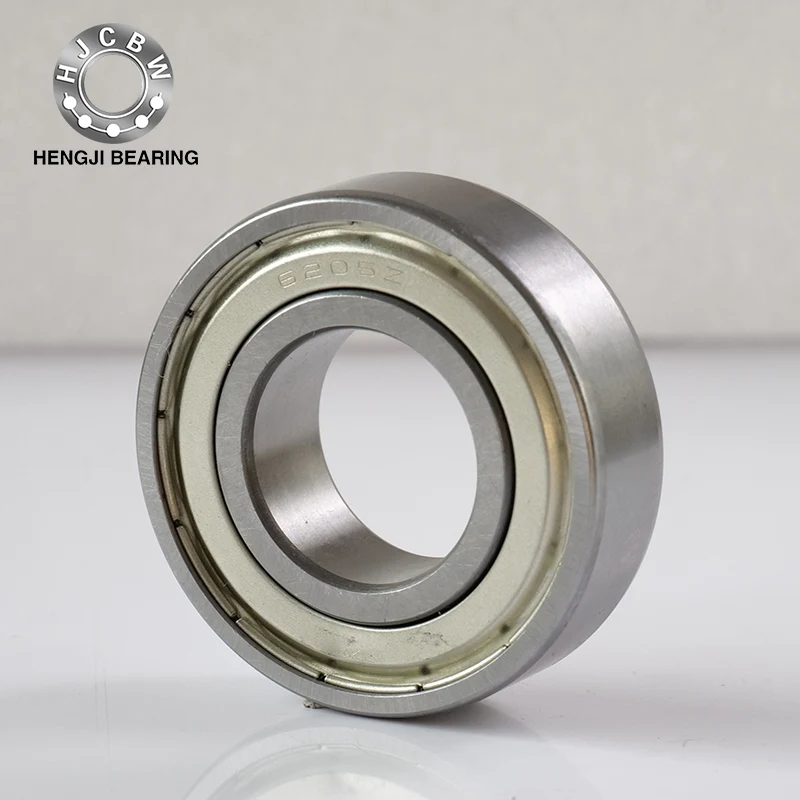

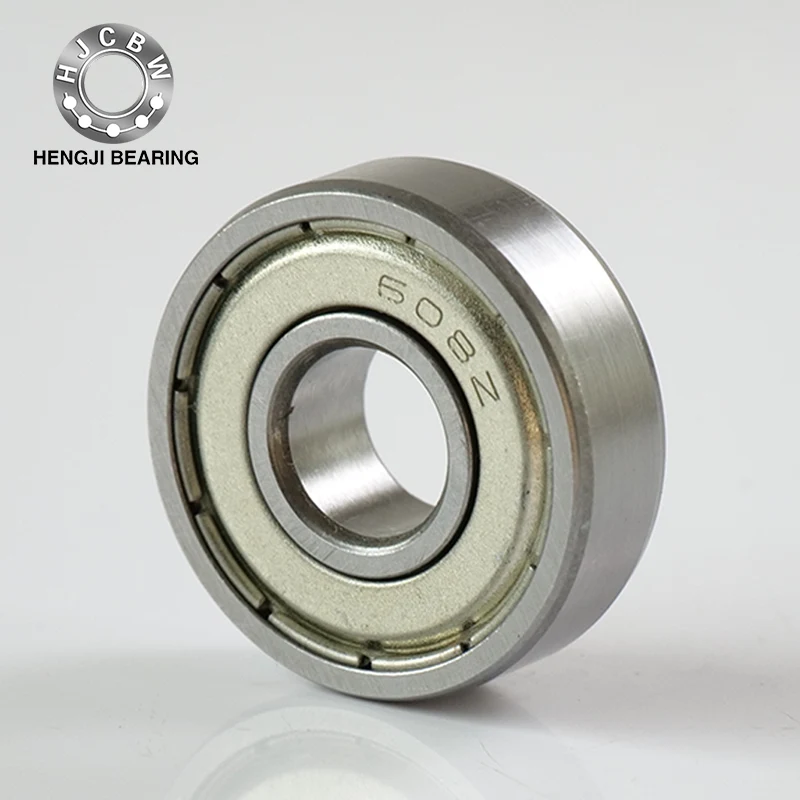

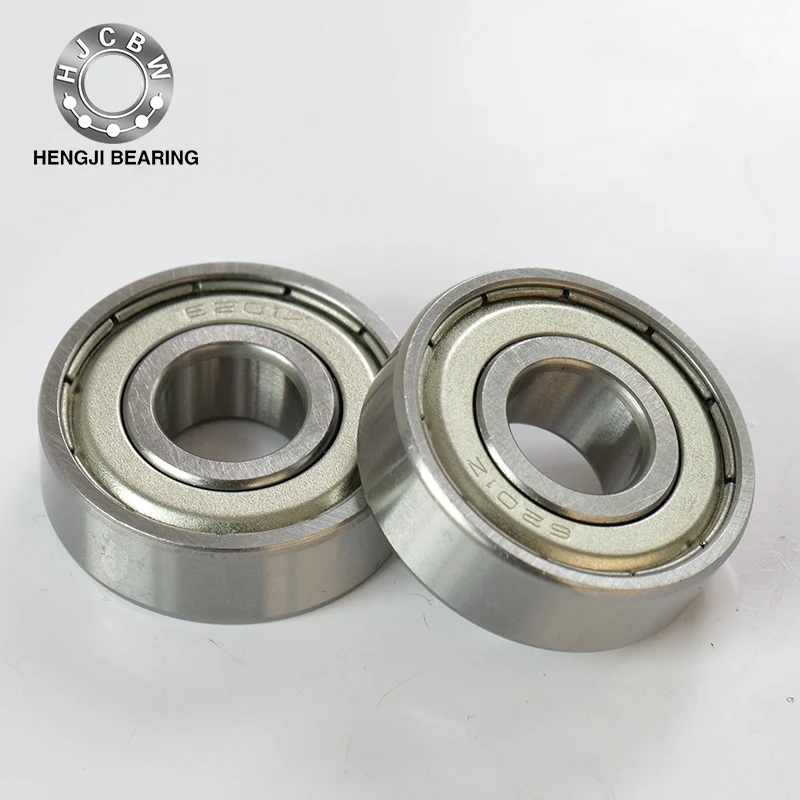

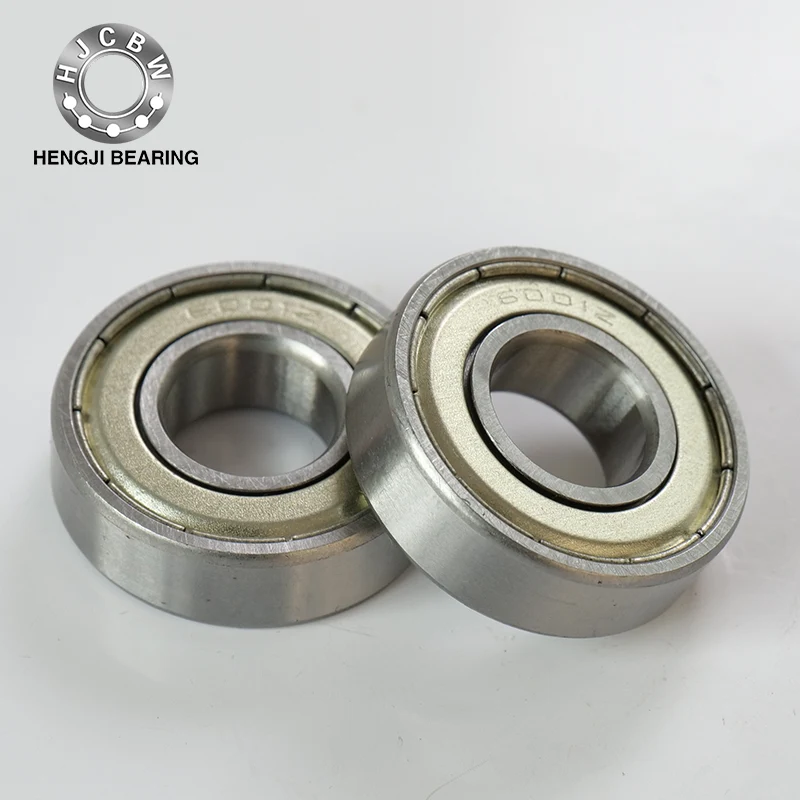

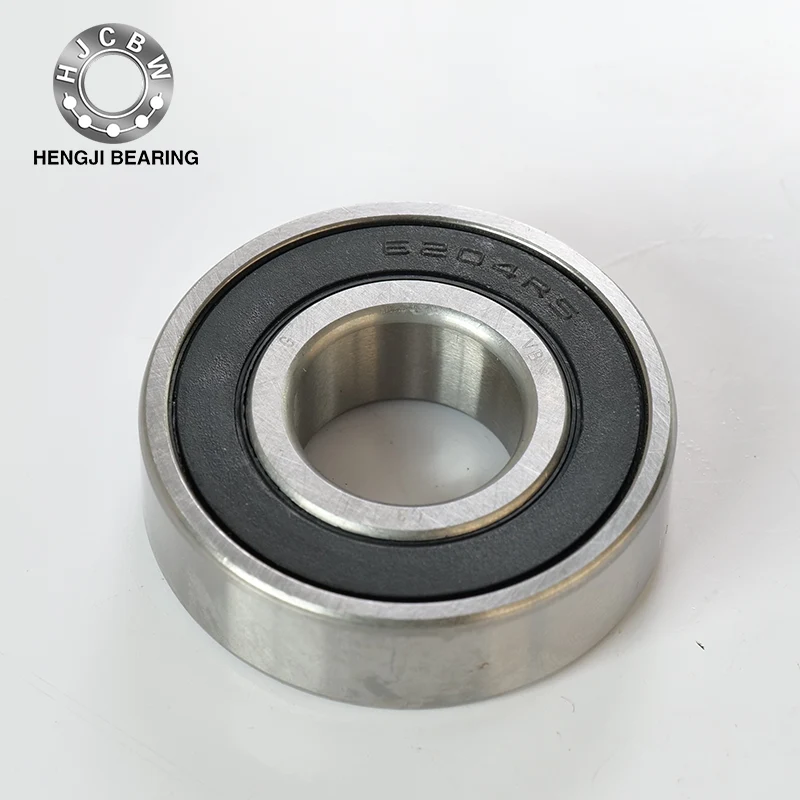

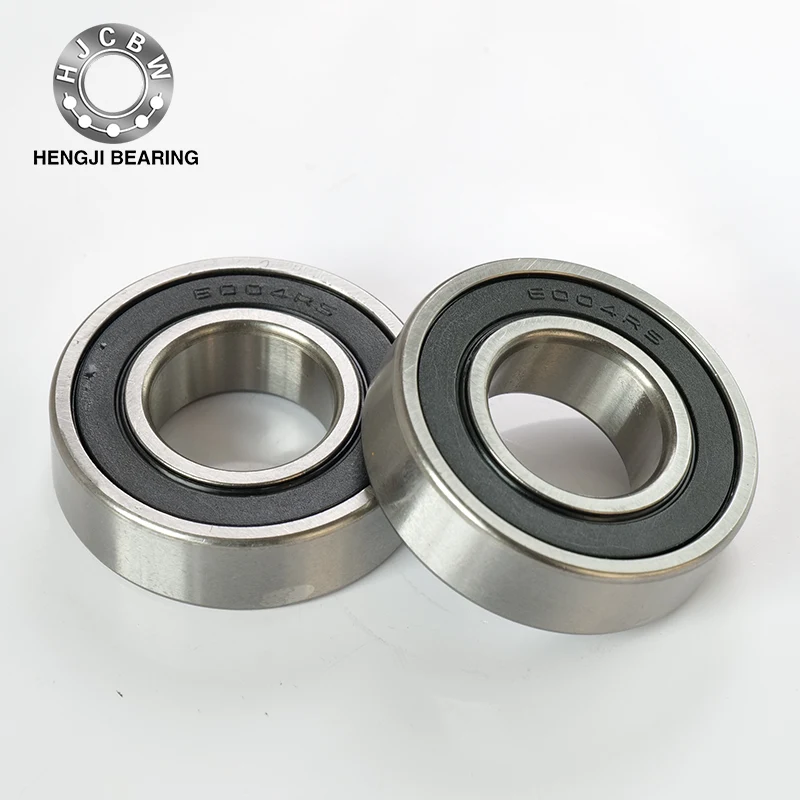

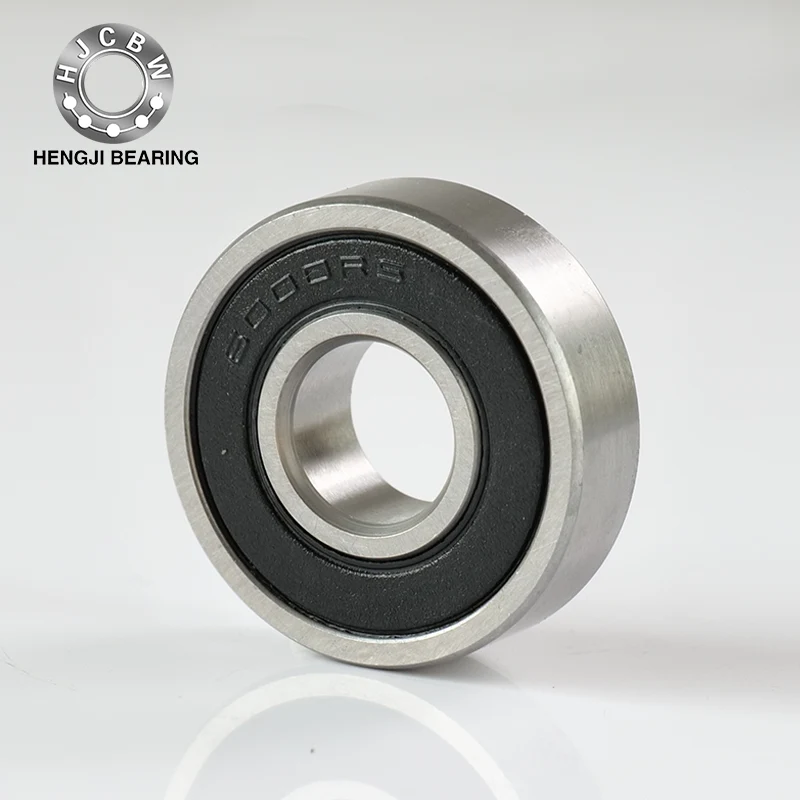

Dərin yivli top rulmanları

Xüsusiyyətlər:Dərin yivli top rulmanlarıgeniş istifadə üçün nümayəndəlik rulonlardır. Onlar radial yüklərə və iki istiqamətli eksenel yüklərə tab gətirə bilər və aşağı səs-küy, yüksək sürətli fırlanma və aşağı titrəmə tələb edən tətbiqlər üçün uygundur. Polad toz örtükləri və ya rezin möhürləri olan möhürlənmiş rulmanlar müvafiq miqdarda yağla əvvəlcədən doldurulur. Xarici halqalardakı üzüklər və ya flanşları olan rulmanlar oxlu tapmaq və mənzildə quraşdırılmaq asandır. Yüksək yüklü rulmanların ölçüləri standart rulmanlar ilə eynidir, lakin topların sayını və qiymətləndirilən yükün sayını artıran daxili və xarici üzüklərdə doldurma yivi var.

Əsasən tətbiq olunan qəfəslər: Polad ştamplama qəfəsləri (dalğa forması, tacı formalı ... s-formalı ... cüt cərgə), mis ərintisi və ya fenolik qatran kəsilmiş qəfəslər, sintetik qatran qəliblənmiş qəfəslər.

Əsas istifadə: avtomobillər: arxa təkərlər, ötürücülər və elektrik cihaz komponentləri.

Elektrik: Ümumi təyinatlı mühərriklər, məişət texnikası.

Digərləri: alətlər, daxili yanma mühərrikləri, inşaat maşınları, dəmir yolu vasitələri, yükləmə və boşaltma maşınları, kənd təsərrüfatı texnikası, müxtəlif sənaye maşınları.

Bucaqlı əlaqə topu rulmanları

Xüsusiyyətlər: Üzük və top arasında bir əlaqə bucağı var. Standart əlaqə açıları 15 °, 30 ° və 40 ° -dədir. Əlaqə bucağını daha kiçik olan, yüksək sürətli fırlanmaya daha çox əlverişlidir. Əlaqə bucağı nə qədər böyükdürsə, eksenel yükləmə qabiliyyəti daha çoxdur. Tək sıra rulmanlar radial yüklərə və birləşdirilmə eksenel yüklərə tab gətirə bilər. DB birləşməsi, DF birləşməsi və cüt sıra rulmanlar radial yüklərə və iki tərəfli eksenli yüklərə tab gətirə bilər. DT birləşməsi, örtüklü eksenel yükün böyük olduğu hallar üçün uyğundur və bir rulmanın qiymətləndirilmiş yükü kifayət deyil. Yüksək sürətli Ach tipli rulmanların kiçik bir top diametri və çox sayda top var. Əsasən maşın alətlərinin mili əşyalarında istifadə olunur. Bucaqlı əlaqə top rulmanları yüksək sürətli və yüksək dəqiqlikli fırlanma üçün uyğundur. Quruluş, iki tək sıra bucaq kontakt top rulmanları, radial yüklərə və iki tərəfli zəngləri ilə birləşdirən daxili və xarici üzükləri bölüşdürən iki ədəd bucaqlı əlaqə topu. Yiv yatakları doldurmadan möhürlənmiş növlər də var.

Əsasən tətbiq olunan qəfəslər: polad boşqab möhürlü qəfəslər (qab şəklində ... s-formalı, tac formalı ... ikiqat sıra), mis ərintisi və ya fenolik qatran kəsilmiş qəfəslər, sintetik qatran əmələ gələn qəfəslər.

Əsas istifadə: Tək sıra: Maşın alətləri mili, yüksək tezlikli mühərriklər, qaz turbinləri, sentrifuqalı ayırıcılar, kiçik avtomobil ön təkərləri, differensial pinion şaftları.

Cüt Sıra: Yağ nasosları, kökləri üfleyicilər, hava kompressorları, müxtəlif ötürücülər, yanacaq enjeksiyon nasosları, çap maşınları.

Ball rulmanları

XÜSUSİYYƏTLƏRİ: Bir topu, bir top və bir qəfəs məcmusu ilə yuyucu şəkilli bir yarış yolu ringindən ibarətdir. Şaftın mil üzüyü adlandırılan yarış yolu üzüyü və mənzillərə uyğun gələn yarış zolağı oturacaq üzüyü adlanır. İki istiqamətli rulmanlar üçün orta halqa mil ilə uyğunlaşır. Bir tərəfli bir rulman bir tərəfli eksenel yüklərə tab gətirə bilər və iki tərəfli rulman iki tərəfli eksenel yüklərə tab gətirə bilər (nə radial yüklərə tab gətirə bilməz).

Əsasən tətbiq olunan qəfəslər: polad boşqab möhürlü qəfəslər, mis ərintisi və ya fenolik qatran kəsilmiş qəfəslər, sintetik qatran əmələ gələn qəfəslər.

Əsas istifadə: avtomobil sükan arxasında, maşın alətləri mili.
